Région: scapula (omoplate)

Les Incidences

Incidence de face

Positionnement :

Debout ou assis
Dos contre le détecteur, en oblique postérieur de 20° du côté à explorer
Scapula à explorer en regard de la cellule centrale
Bras en élévation, coude fléchi
Main en supination à hauteur de la tête

Distance :

1 mètre

Centrage :

Rayon directeur horizontal, centré de manière tangentielle au gril costal, 3 travers de doigts sous la clavicule

Rayon directeur :

Horizontal

Critères de réussite

– La partie latérale de la scapula est libre de superpositions costales pour au moins 1/3 de sa surface (idéalement la moitié)
– L'angle inférieur de la scapula est projeté à hauteur ou en dehors du bord thoracique
– Bon dégagement de la glène

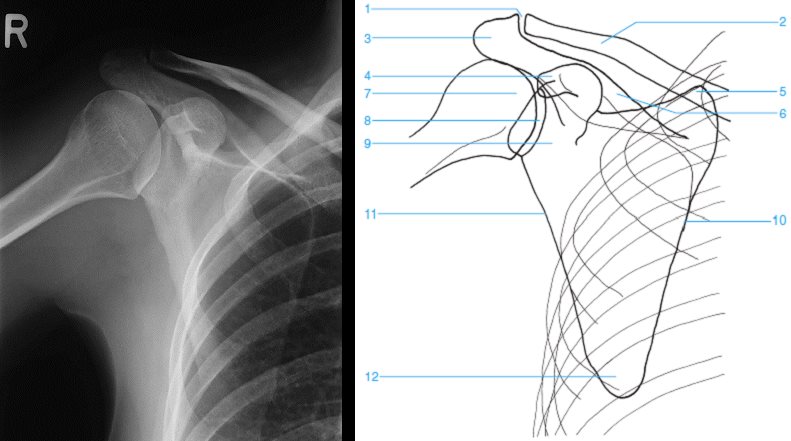

Image RX annotée

1- Articulation acromio-claviculaire
2- Clavicule
3- Acromion
4- Processus coracoïde
5- Angle supérieur
6- Epine de la scapula
7- Tête humérale
8- Surface articulaire
9- Col de la scapula
10- Bord médial
11- Bord latéral
12- Angle inférieur

Incidence de profil

Positionnement :

Patient debout en oblique antérieur de 40 à 60° sur l'épaule étudiée
Bras côté exploré placé soit en abduction main sur la hanche, soit en élévation complète, main sur la tête
S'assurer que la scapula est strictement de profil

Distance :

1 mètre

Centrage :

Incidence cranio-caudale d'environ 15°, centré sur le milieu du bord spinal de la scapula

Rayon directeur :

Cranio-caudal d'environ 15°

Intérêt :

– Fractures du corps de la scapula

Critères de réussite

– La scapula, distincte du gril costal, est visualisée sous la forme d'un « Y » centré par la tête humérale
– La diaphyse humérale est dégagée de l'écaille scapulaire

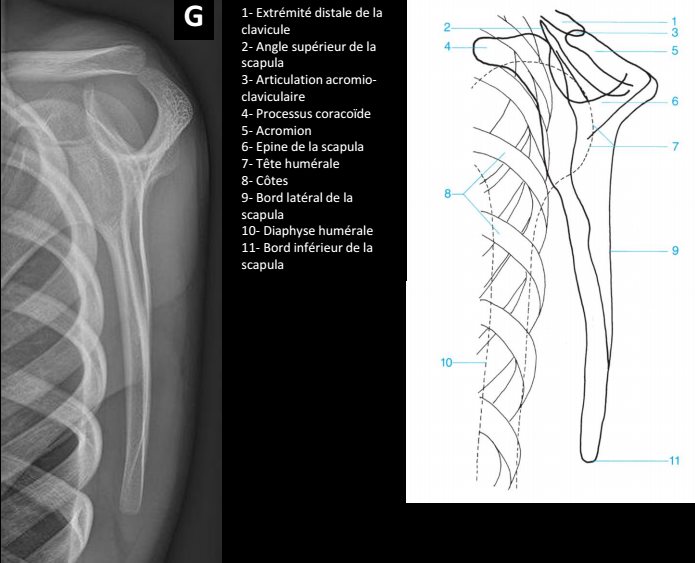

Image RX annotée

Sélectionnez une incidence

Aucune incidence sélectionnée.

Instruction

Cliquez pour agrandir. Utilisez les flèches ← → pour naviguer.

Sources

Livre

Guide des positions et incidences en radiologie ostéoarticulaire — 1ère édition (2013) — Auteur: Michaël Sobczyk

Wikipedia

Scapula — Wikipédia, l'encyclopédie libre.
en.wikipedia.org/wiki/Scapula
